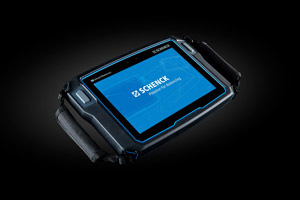

Máy cân bằng động SmartBalancer 4

Phát hiện, hiệu chỉnh và ngăn ngừa sự mất cân bằng trong quá trình vận hành với SmartBalancer 4.



Giải pháp tối ưu cho việc vận hành cân bằng động
Trực quan – nhanh chóng – chính xác

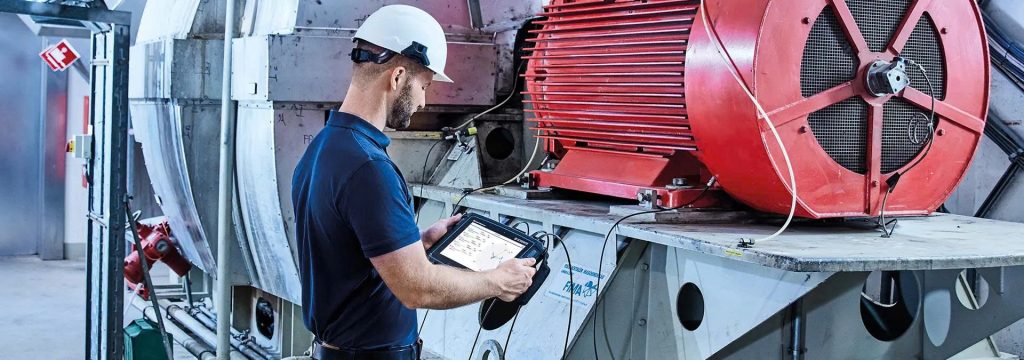

Mất cân bằng rotor là nguyên nhân gây ra hơn 50% lỗi máy móc và nhà máy. Máy cân bằng động SmartBalancer 4 của Schenck Rotec đã được phát triển để giải quyết vấn đề này ngay tại chỗ. Thiết bị đo di động này cho phép các kỹ thuật viên dịch vụ và bảo trì xác định và khắc phục độ rung và mất cân bằng trên thiết bị quay được lắp đặt tại hiện trường. Thiết bị đo hiệu quả cao cung cấp nhiều chức năng phân tích bao gồm chế độ SmartBalancing mới.

Máy cân bằng động SmartBalancer 4 là máy cân bằng di động dành cho kỹ thuật viên bảo trì bảo dưỡng, đảm bảo chất lượng và sửa chữa máy móc. SmartBalancer 4 có thể phân tích tại chỗ các rotor có kích thước và trọng lượng bất kỳ, ở tốc độ từ 120 đến 80.000 vòng/phút bằng cách sử dụng đồng thời tối đa 6 cảm biến và cân bằng trường hai mặt phẳng. Một số chức năng phân tích cho phép đánh giá toàn diện hơn về tình trạng máy.

Thân thiện với người dùng và có nhiều tính năng

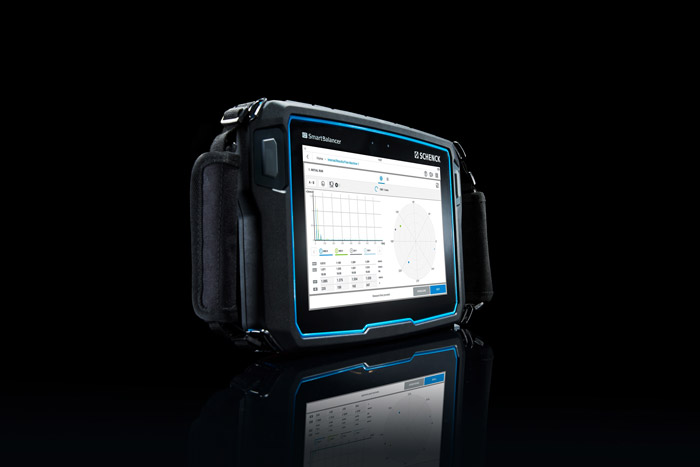

Smartbalancer 4 được thiết kế để dễ sử dụng với màn hình cảm ứng mạnh mẽ, màn hình màu có độ phân giải cao, hiển thị đồ họa rõ ràng về các giá trị đo được và hướng dẫn người dùng trực quan.

Chế độ SmartBalancing mới kết hợp đo độ rung tổng thể và phân tích tần số trong quá trình cân bằng. Thay vì thực hiện nhiều phép đo, chức năng đo này cho phép thực hiện tất cả các phân tích cơ bản trong một bước đo duy nhất trước, trong và sau quá trình cân bằng. Điều này giúp tiết kiệm thời gian tại chỗ và luôn cung cấp cái nhìn tổng quan rõ ràng về trạng thái máy. SmartBalancer 4 tính toán hiệu chỉnh mất cân bằng cần thiết với 1 hoặc 2 mặt phẳng, hiển thị kết quả dưới dạng biểu đồ vectơ và phân tích độ rung tại tối đa 6 điểm đo.



Ngăn ngừa sự mất cân bằng trong quá trình vận hành một cách có chủ đích.

Phạm vi ứng dụng của SmartBalancer 4 có thể được mở rộng hơn nữa với gói phân tích nâng cao để bao gồm phân tích tần số FFT chi tiết hơn nữa, phổ đường bao vòng bi để xác định tình trạng vòng bi của máy, đo thời gian và pha cũng như kiểm tra va đập.

Dữ liệu phân tích và cân bằng được lưu trữ trực tiếp trong thiết bị. Sau khi đo, chúng có thể được chuyển trực tiếp sang PC dưới dạng báo cáo cân bằng hoặc ảnh chụp màn hình.









Chức năng và vận hành

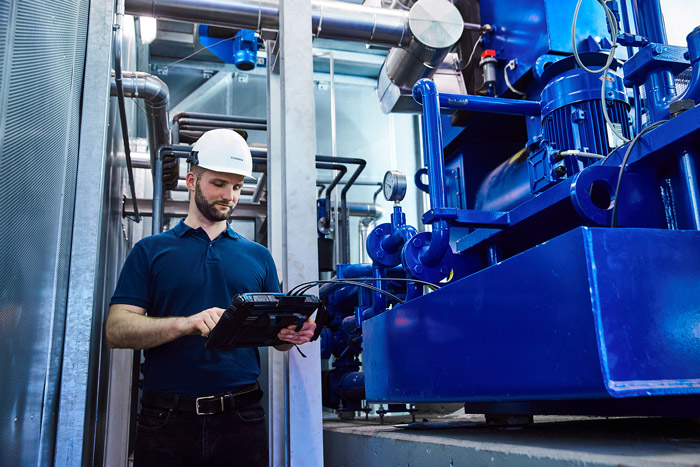

Với SmartBalancer 4, các rôto có kích thước và trọng lượng gần như bất kỳ đều có thể được cân bằng nhanh chóng, tiết kiệm chi phí và chính xác ngay tại chỗ, mà không cần phải tháo dỡ máy móc. Khả năng chẩn đoán toàn diện của SmartBalancer 4 giúp bạn nắm được tình trạng rung động của máy móc, đảm bảo hoạt động sản xuất diễn ra liên tục và không bị gián đoạn.

Thông số kỹ thuật

Máy cân bằng cầm tay

• Hướng dẫn vận hành được hỗ trợ bằng hội thoại, hiển thị vector các đại lượng dao động và PDF báo cáo cân bằng cũng như lưu trữ qua PC
• Tốc độ cân bằng: 120 đến 80.000 vòng/phút
• Số mặt phẳng hiệu chỉnh: 1 hoặc 2

Các tính năng đặc biệt

• Lên đến 6 kênh đầu vào
• Đồng thời phổ tổng thể và phổ FFT trong khi cân bằng
• Hiệu chỉnh mất cân bằng tại các vị trí cố định.

Số kênh đo

• 2 kênh đo tiêu chuẩn
• 6 kênh khi nâng cấp lên cấu hình Multi-Channel
• 2 kênh kỹ thuật số cho cảm biến tham chiếu laser quang (Cảm biến quang)

Chế độ hoạt động

• Cân bằng 1 hoặc 2 mặt phẳng của rotor
• Đo gia tốc rung, vận tốc, chuyển vị, dòng điện, tốc độ, điện áp (AC / DC), nhiệt độ
• Tín hiệu: Phổ (biên độ, đường bao), dạng sóng thời gian, biên độ / pha, phân tích theo dõi đơn, kiểm tra va đập
• Gói phân tích nâng cao

Hiển thị

•  16 million colors, 1280 x 800 pixels (VGA
•  Pixel area 220 x 137 mm, illuminated

Giao diện USB

•  1 x USB 2.0 to USB-C device interface

In kết quả

• Dễ dàng chuyển và in kết quả qua PC

Nguồn

• Pin có thể sạc lại: Pin Li-Ion (7.2V / 72Wh)
• Thời gian hoạt động ít nhất 8 giờ
• Bộ sạc trong thiết bị

Kích thước

• 326 x 210 x 56 mm (L x B x H), 12.83 x 8.27 x 2.2 inches (L x W x H)

Trọng lượng

• 2,2 kg (4,85 lb)

Mức độ kháng nước và nhiệt độ

• Lớp bảo vệ: IP65, chống bụi và bảo vệ chống tia nước
• Phạm vi hoạt động ở nhiệt độ: -10°C đến 50°C
• Bảo quản ở nhiệt độ: -20°C đến 60°C

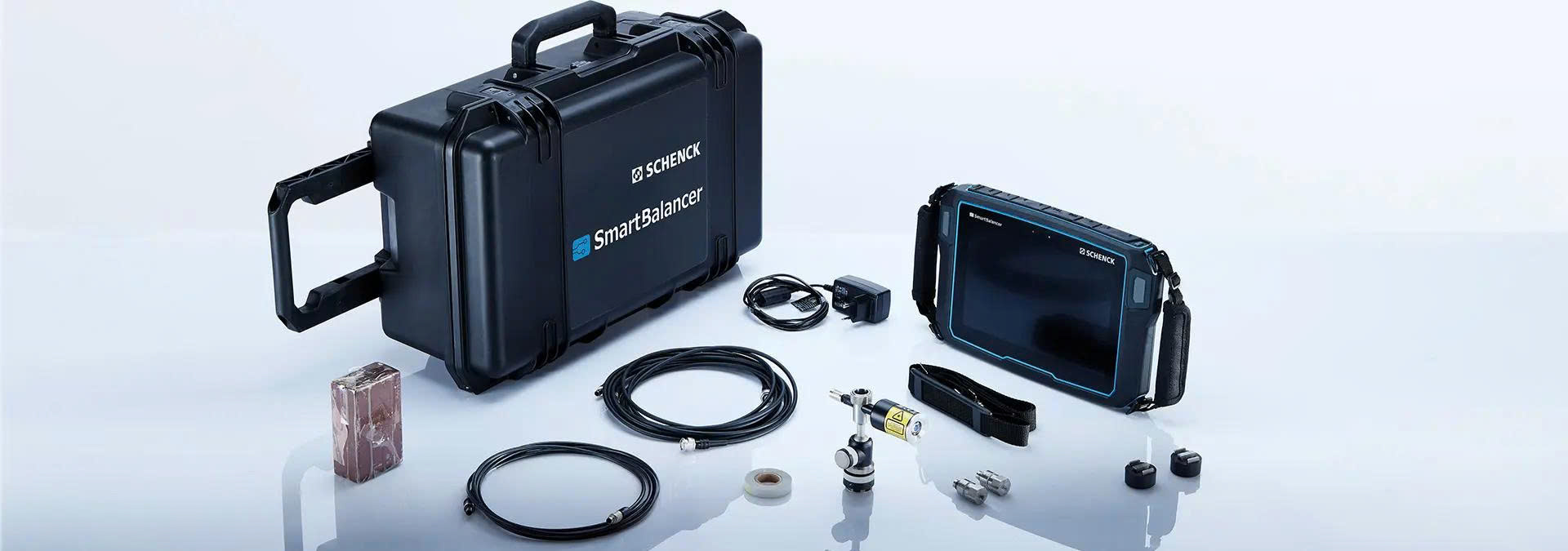

Phạm vi cung cấp



1 Máy cân bằng di động  smartbalancer 4

• Với pin sạc tích hợp và sử dụng ngôn ngữ bằng tiếng Đức, tiếng Anh, tiếng Pháp, tiếng Tây Ban Nha, tiếng Hà Lan,Nga, Ý, Thụy Điển, Ba Lan, Séc, Nhật Bản và Trung Quốc

2 Cảm biến rung

• Với 2 nam châm dính cho bề mặt phẳng và bề mặt cong
• 2 Cáp kết nối, dài 2,9 m

1 cảm biến quang

• với: 1 Chân đế từ tính
• 1 Cáp kết nối, dài 2,9 m

1 Cáp kết nối USB-C với PC, dài 1 m

1 Bộ cấp nguồn / bộ sạc

1 Hộp cứng để máy đo và phụ kiện

• 1 Hộp đựng máy cân bằng động và phụ kiện
• 1 Dây đeo vai
